Dobrze zaprojektowana sieć pozwoli spełnić wszelkie wymagania klienta oraz ograniczyć wykorzystanie zasobów i koszty po stronie operatora sieci. W przypadku sieci bezprzewodowych na przeciw siebie stają przede wszystkim dwie jakże różne metody wdrożenia – FlexConnect i Local Mode. W tym artykule przedstawiam Ci sposób działania i cechy obu sposobów.
Przepływ ruchu w sieci bezprzewodowej
Sieć bezprzewodowa w środowisku Enterprise może składać się z tysięcy Access Pointów. W takim przypadku szczególnie ważne jest choćby częściowe zautomatyzowanie konfiguracji i ułatwienie zarządzania całą infrastrukturą Wi-Fi. W tym celu można wykorzystać WLAN Controller (w skrócie nazywany WLC), który jest centralnym punktem dowodzenia siecią bezprzewodową.
W dużym skrócie działa to tak:
- instalujemy WLAN Controller w naszej sieci,
- na WLC tworzymy domyślną konfigurację dla Access Pointów,
- instalujemy Access Pointy,
- Access Pointy łączą się specjalnym tunelem z WLC i pobierają domyślną konfigurację,
- Access Pointy działają zgodnie z otrzymaną konfiguracją,
- wszelkie zmiany konfiguracji wykonujemy tylko na WLC.
W takim środowisku pojawia się bardzo ważna kwestia – przepływ ruchu danych z i do użytkowników bezprzewodowych. Zgodnie z nomenklaturą Cisco w sieci korzystającej z WLAN Controllera możemy wyróżnić dwie metody wdrożenia – FlexConnect i Local Mode. Na szczęście wielu innych producentów sprzętu również dostarcza podobne funkcjonalności, które po prostu kryją się pod innymi nazwami. Dlatego też obie metody przedstawię w sposób jak najmniej uzależniony od modelu sprzętu, skupiając się głównie na idei obu rozwiązań. Zatem do dzieła!
Local Mode
W tym trybie w pełni wykorzystujemy potencjał i możliwości WLAN Controllera. Jest to naturalny wybór ze względu na prostotę implementacji i samej idei tego rozwiązania. U wielu producentów był on dostępny jako pierwszy i jednocześnie domyślny tryb działania Access Pointów.
Architektura sieci WLAN z użyciem WLAN Controllera rozróżnia dwa rodzaje ruchu związanego z siecią bezprzewodową:
- ruch kontrolny i zarządzania – wszelka komunikacja pomiędzy WLC i Access Pointem, która pozwala sterować jego pracą i zbierać statystyki, ponadto ruch związany z uwierzytelnianiem użytkowników Wi-Fi itp.,
- ruch danych – faktyczny ruch danych z i do użytkowników bezprzewodowych.

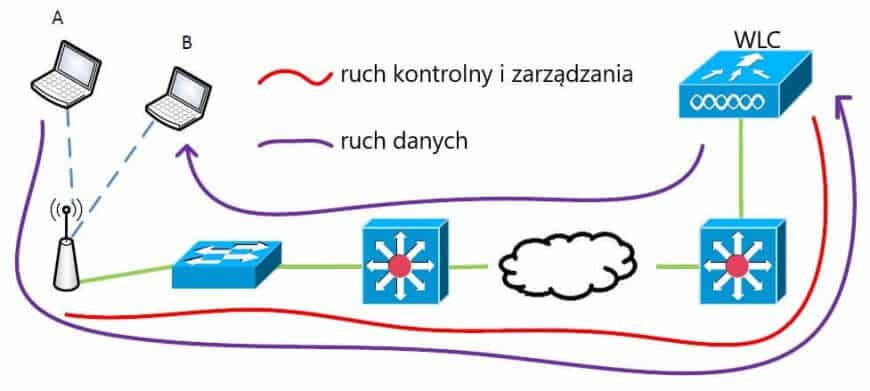

W trybie Local Mode oba rodzaje ruchu przesyłane są specjalnym tunelem pomiędzy Access Pointem i WLAN Controllerem. Taką sytuację obrazuje poniższy rysunek:
Access Point zarządzany jest z poziomu WLAN Controllera, więc cały ruch kontrolny i zarządzania wysyłany jest specjalnym tunelem pomiędzy nimi (linia czerwona). Dodatkowo pokazany został przepływ danych pomiędzy użytkownikiem A i użytkownikiem B (linia fioletowa).
„Czy wiesz że…?”
W przypadku Cisco tym specjalnym tunelem jest CAPWAP, czyli otwarty protokół wykorzystujący datagramy UDP. Pośród rozwiązań innych producentów można spotkać tunele GRE, a także protokoły własnościowe spełniające taką samą rolę co CAPWAP.
Ale zanim dojdzie do komunikacji między użytkownikami to muszą się oni podłączyć do Wi-Fi. Za przykład weźmy sieć zabezpieczoną mechanizmem dot1x. W takim przypadku Access Point przesyła całą komunikację w ramach uwierzytelniania do WLAN Controllera, który pełni rolę autentykatora i przesyła zapytania do serwera RADIUS w imieniu użytkownika. Podobnie będzie to wyglądać w sieci zabezpieczonej PSK, w tym sensie, że Access Point tylko prześle komunikację dalej do WLAN Controllera. Różnica polegać będzie na tym, że zapytania dotrą tylko do WLC, który zdecyduje o ich zaakceptowaniu bądź odrzuceniu.
Po udanym podłączeniu do sieci bezprzewodowej użytkownicy mogą rozpocząć komunikację między sobą. Przykładem może być zwykły ping od użytkownika A do użytkownika B. Jak widzisz na powyższym rysunku, mimo że obaj klienci podłączeni są do tego samego Access Pointa to ruch musi zostać wysłany do WLC i dopiero wtedy określana jest jego faktyczna destynacja. Stanie się tak nawet wtedy, gdy obaj klienci podłączeni są do tego samego SSID. Mówiąc wprost możemy odstawić na bok szczegóły dotyczące sieci, VLANów i routingu. Najistotniejszą kwestią jest fakt, że wszelki ruch wysyłany jest do WLC, a Access Point oprócz pełnienia roli punktu dostępu do sieci staje się wyłącznie pośrednikiem danych.
Na styku sieci LAN z Access Pointem sytuacja jest stosunkowo prosta. Cały ruch z AP do WLC wysyłany jest przy użyciu VLANu managementowego Access Pointa, możemy zatem użyć port accessowy. Przykładowa podstawowa konfiguracja na Switchu Cisco może wyglądać następująco:
Switch#show running-config interface Gi1/0/1
switchport mode access
switchport access vlan 10 !Mgmt Access Pointa w VLAN 10
Przejdźmy zatem do plusów i minusów takiego rozwiązania. Myślę, że większość z nich sama nasuwa się na myśl.
Zalety
- Prostota implementacji i wdrożenia – odpowiedni VLAN i sieć dla użytkowników musi znajdować się tylko w miejscu podłączenia WLC do LANu (lub na samym WLC). Dodatkowo dzięki temu wszystkie Access Pointy, nawet ze zdalnych lokacji, mogą oferować użytkownikom adresy z tej samej puli.
- Pełna kontrola ruchu – odgrodzenie ruchu użytkowników bezprzewodowych od pozostałej części sieci, które szczególnie przyda się w przypadku tworzenia sieci Wi-Fi dla Gości. Więcej o koncepcji i architekturze Guest Wi-Fi przeczytasz w tym artykule.
- Możliwość pełnego wykorzystania funkcjonalności WLC – niektórzy producenci w ramach WLC oferują dodatkowo wbudowaną funkcjonalność firewalla. Warunek jego użycia jest taki, że ruch musi przechodzić przez WLAN Controller.
Wady
- Niska wydajność – przykład z rysunku powyżej dobitnie pokazuje, że nie jest to rozwiązanie optymalne pod względem wydajności.
- Wysoka utylizacja WANu – w przypadku, gdy Access Pointy ze zdalnych lokacji muszą wysyłać ruch do WLC.
- Single Point of Failure – utrata WLC skutkuje całkowitą utratą Wi-Fi, konieczność wdrożenia redundantnych kontrolerów.
Jak już wspomniałem, w zależności od vendora ten tryb działania można nazwać na wiele sposobów, oto niektóre z nich:
- Local Mode – tryb lokalny z punktu widzenia WLAN Controllera.
- Tunnel Mode – tryb tunelowany, bo ruch leci dedykowanym tunelem pomiędzy Access Pointem i WLC.
- Centrally Switched – przełączany centralnie, czyli na WLC.
- Bridged at WLC – przełączany na WLC.
FlexConnect
W celu zniwelowania problemów wynikających z wad poprzedniego trybu zaproponowano podejście o nazwie FlexConnect, które bardzo szybko zyskało popularność. Ponownie mamy do czynienia z dwoma rodzajami ruchu i ponownie używamy Access Pointów działających z WLAN Controllerem. Dlatego też ruch kontrolny i zarządzania pozostaje bez zmian. Natomiast przepływ ruchu danych jest kompletnym przeciwieństwem do trybu Local Mode.
„Czy wiesz że…?”
FlexConnect to nazwa używana przez Cisco. Co ciekawe, początkowo używano określenia REAP (Remote Edge Access Point), następnie H-REAP (Hybrid Remote Edge Access Point), by ostatecznie zmienić je na FlexConnect. Faktem jest także, że kolejne formy nazewnictwa wnosiły pewne zmiany w niuansach technicznych tego trybu.

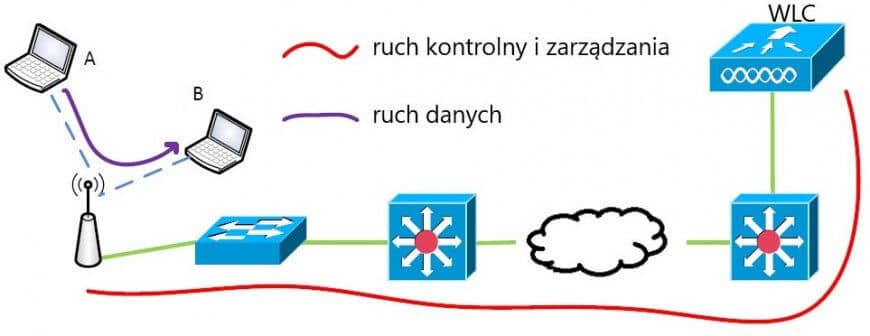

Poniższy rysunek przedstawia przepływ obu rodzajów ruchu korzystając z metody FlexConnect:
Ponownie zaczynamy od momentu podłączenia użytkowników do sieci i już na tym etapie dostrzegamy różnicę. Oprócz metody uwierzytelniania centralnego znanej z trybu Local Mode, możliwe jest wybranie opcji uwierzytelniania lokalnego. W takim przypadku, korzystając z mechanizmu dot1x dla zabezpieczenia dostępu do sieci to Access Point staje się autentykatorem i komunikuje się z serwerem RADIUS w imieniu użytkownika. Dzięki temu komunikacja na etapie uwierzytelniania nie musi przechodzić przez WLC.
Po udanym podłączeniu do sieci bezprzewodowej użytkownicy mogą rozpocząć komunikację między sobą. Za przykład ponownie może posłużyć zwykły ping od użytkownika A do użytkownika B. Różnica jest widoczna na pierwszy rzut oka – ruch nie musi iść do WLAN Controllera. Oczywiście bardzo istotne jest to, między jakimi sieciami bezprzewodowymi odbywa się komunikacja i jak są one skonfigurowane. Powyższy rysunek przedstawia sytuację, w której obaj użytkownicy podłączeni są do tego samego SSID skonfigurowanego w trybie FlexConnect – wtedy Access Point może sam przekierować ramkę do odbiorcy. W przypadku komunikacji między różnymi SSID działającymi w trybie FlexConnect konieczne może być skorzystanie z routingu, co w większości przypadków równać się będzie wysłaniu ruchu do lokalnego Routera lub Core’a.
Na styku sieci LAN z Access Pointem sytuacja jest tym razem nieco trudniejsza. Ruch kontrolny i zarządzania między AP i WLC wysyłany jest nadal przy użyciu VLANu managementowego Access Pointa. Natomiast ruch użytkowników wysyłany jest od razu do LANu (bez użycia tunelu), zazwyczaj jako ramka otagowana dedykowanym VLANem. W związku z tym konieczne będzie użycie trunka. Przykładowa podstawowa konfiguracja na Switchu Cisco może wyglądać następująco:
Switch#show running-config interface Gi1/0/1
switchport trunk native vlan 10 !Mgmt Access Pointa w VLAN 10
switchport trunk allowed vlan 10,50 !Ruch użytkowników w VLAN 50
switchport mode trunk
Przejdźmy zatem do plusów i minusów takiego rozwiązania.
Zalety
- Wysoka wydajność – ruch nie musi być wysyłany do WLC, może podążyć najkrótszą drogą do celu.
- Niska utylizacja WANu – w przypadku Access Pointów na zdalnych lokacjach ruch nie wykorzystuje łącza WAN tak długo jak cel znajduje się lokalnie.
- Możliwa redundancja na poziomie AP – niektórzy producenci oferują możliwość działania Access Pointów nawet po utracie połączenia z WLC. W tym przypadku szczególnie istotne może być wybranie metody lokalnego uwierzytelniania dla użytkowników.
Wady
- Trudniejsza implementacja i wdrożenie – wymagane jest dostarczenie odpowiedniego VLANu i dedykowanej sieci do każdego Access Pointa. Dodatkowo każdemu AP trzeba wskazać konfiguracyjnie do jakiego VLANu ma wrzucać użytkowników z danego SSID.
- Trudniejsze utrzymanie serwisu – łatwa możliwość pomyłki, nieprzepuszczenie VLANu pomiędzy Switchami itp.
- Brak oddzielenia od reszty sieci – nie mamy możliwości użycia standardowego rozwiązania dla Guest Wi-Fi.
W zależności od vendora ten tryb działania można nazwać na wiele sposobów, oto niektóre z nich:
- FlexConnect / REAP / H-REAP – nomenklatura Cisco.
- Bridge Mode – w domyśle jako przeciwieństwo Tunnel Mode.
- Locally Switched – przełączany lokalnie, czyli na AP.
- Bridged at AP – przełączany na AP.
Flexconnect czy Local Mode?
Jak widzisz przedstawione tryby przepływu ruchu w sieciach bezprzewodowych mają różne wady i zalety. Warto je ze sobą porównać i zastanowić się, który wybrać. Przeczytasz o tym w naszym darmowym NSSletterze – mailingu dla sieciowców głodnych wiedzy.
